ППУ (пенополиуретановая) изоляция – это современный, прогрессивный, отлично зарекомендовавший себя на рынке вид изоляционных материалов. Данная технология реализуется через нанесение пенополиуретанового слоя между стальной трубой и гидрозащитной оболочкой (полиэтиленовой или оцинкованной стальной). В результате получается конструкция типа «труба в трубе», состоящая из стальной трубы, теплоизоляционного материала и гидрозащитной оболочки.

При изготовлении фасонных элементов в ППУ изоляции огромным преимуществом обладают производители, обладающие достаточной материально–технической базой, квалифицированным персоналом, необходимым оборудованием, способные произвести любую нестандартную продукцию по желанию Заказчика.

Конструкция трубы:

1. Труба-оболочка ПЭ (полиэтиленовая) или ОЦ (оцинкованная стальная спирально-навивная)
2. Теплоизоляция ППУ
3. Провода системы ОДК
4. Труба стальная черная или оцинкованная (ВГП ГОСТ 3262, электросварная ГОСТ 10704, 10705, 20295, бесшовная ГОСТ 8732, 8733)

Рис 1.

Применение труб ППУ позволяет:

  • Увеличить срок службы трубопроводов до 30 лет
  • Снизить тепловые потери в 10 раз до 2% (без изоляции труб ППУ - старые типы трубопроводов 20 - 40%)
  • В 9-10 раз снизить годовые затраты по эксплуатации теплосетей
  • Не требуется защита трубопроводов от блуждающих токов и устройства дренажной системы
  • Снизить время монтажа трубопроводов
  • Наличие системы оперативно-дистанционного контроля (СОДК) позволяет установить и устранить возникшие дефекты (увлажнение пенополиуретана) и, как следствие, предотвращать аварии, типичные для тепловых сетей других конструкций
  • Возможность бесканальной прокладки и снижение за счет этого капитальных затрат на 20-30%

Трубы и фасонные изделия в ППУ изоляции, изготовленные нашим предприятием, соответствуют ГОСТ 30732-2006 и другим стандартам. Теплоизолированные трубы, а также скорлупа ППУ проходят постоянный многоступенчатый контроль качества. В соответствии с требованиями ГОСТ 30732-2006 выпускаемая нами продукция оснащена системой ОДК.

ГОСТ 30732-2006

Свод правил по проектированию

Рис. Сертификат



Номенклатура труб и трубопроводов в ППУ изоляции и других изделий, производимых нашей компанией, охватывает диапазон типоразмеров D32-D1220 мм по стальной трубе и два исполнения по гидроизолирующему покрытию, — в полиэтиленовой и оцинкованной стальной оболочках:

Тел./факс 8 (831) 466-17-95, 230-36-46
Сот. тел. +7 (951) 910-10-50



Фасонные элементы

Комплектующие изделия

Комплектующие СОДК

Трубы-оболочки спиральновитые стальные (воздуховоды круглые)

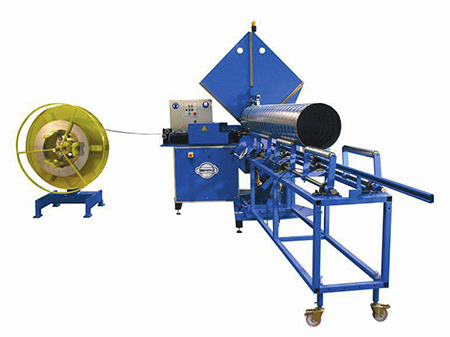

В 2012 году ПО «Ренар» наладило производство труб-оболочек спиральновитых из оцинкованной стали (прямых участков вентиляции круглого сечения). Данная продукция изготавливается на современном импортном оборудовании и отвечает всем необходимым требованиям по качеству.

Трубы-оболочки спиральновитые стальные (воздуховоды круглые)

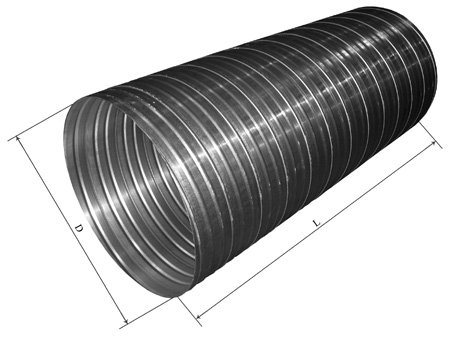

Производимые изделия соответствуют требованиям ГОСТ 30732-2006. Длина изготавливаемых труб-оболочек спиральновитых (воздуховодов круглого сечения) может варьироваться от 0,5 метра до 12 метров в зависимости от потребностей Заказчика.

Трубы-оболочки спиральновитые стальные (воздуховоды круглые)

Трубы-оболочки спиральновитые из тонколистовой оцинкованной стали
(Прямые участки вентиляции круглого сечения(данные в таблице на 1 погонный метр)

Наименование D, мм толщина, мм Площадь поперечного сечения, м2 Площадь поверхности, м2 масса, кг
1 Прямой участок вентиляции круглого сечения ф125 125 0,5 0,01 0,46 1,79
2 Прямой участок вентиляции круглого сечения ф140 140 0,5 0,02 0,51 2,00
3 Прямой участок вентиляции круглого сечения ф160 160 0,5 0,02 0,58 2,29
4 Прямой участок вентиляции круглого сечения ф180 180 0,5 0,03 0,65 2,57
5 Прямой участок вентиляции круглого сечения ф200 200 0,5 0,03 0,73 2,86
6 Прямой участок вентиляции круглого сечения ф225 225 0,5 0,04 0,82 3,22
7 Прямой участок вентиляции круглого сечения ф250 250 0,5 0,05 0,91 3,57
8 Прямой участок вентиляции круглого сечения ф280 280 0,5 0,06 1,02 4,01
9 Прямой участок вентиляции круглого сечения ф315 315 0,5 0,08 1,15 4,51
10 Прямой участок вентиляции круглого сечения ф355 355 0,5 0,10 1,29 5,08
11 Прямой участок вентиляции круглого сечения ф400 400 0,5 0,13 1,46 5,72
12 Прямой участок вентиляции круглого сечения ф450 450 0,5 0,16 1,64 6,44
13 Прямой участок вентиляции круглого сечения ф500 500 0,7 0,20 1,82 10,01
14 Прямой участок вентиляции круглого сечения ф560 560 0,7 0,25 2,04 11,21
15 Прямой участок вентиляции круглого сечения ф630 630 0,7 0,31 2,29 12,61
16 Прямой участок вентиляции круглого сечения ф710 710 0,7 0,40 2,59 14,21
17 Прямой участок вентиляции круглого сечения ф800 800 0,7 0,50 2,91 16,01
18 Прямой участок вентиляции круглого сечения ф900 900 0,9 0,64 3,28 25,73
19 Прямой участок вентиляции круглого сечения ф1000 1000 0,9 0,79 3,64 28,59
20 Прямой участок вентиляции круглого сечения ф1100 1100 0,9 0,98 4,08 32,02
21 Прямой участок вентиляции круглого сечения ф1200 1200 0,9 1,23 4,55 35,74
